Si alguna vez ha examinado la placa base, es posible que haya visto varios chips de circuitos integrados (IC) soldados a la placa base. Uno de los chips IC contiene las líneas de código que contienen el BIOS.
Con solo mirar la placa base, es posible que no pueda localizar el chip BIOS. Según el fabricante de la placa base, puede haber marcas en la placa que indiquen el chip BIOS, como M_BIOS, B_BIOS, UEFI BIOS, etc.
¿Dónde se encuentra el chip BIOS?
Hay dos chips cruciales relacionados con el BIOS: Uno es el chip CMOS EEPROM que contiene el programa del BIOS y el otro es el chip CMOS RAM que almacena las configuraciones del BIOS.
Nota: La configuración del BIOS incluye todos los parámetros ajustables en el BIOS.
El primero es el chip CMOS EEPROM (memoria de solo lectura programable y borrable eléctricamente) que contiene el programa BIOS.

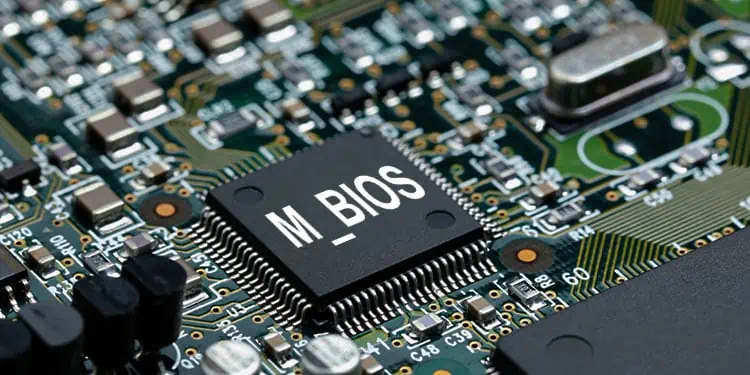

Este chip suele tener la denominación M_BIOS o B_BIOS en la placa base, pero estas notaciones no son universales.
Según el fabricante de la placa base, la notación utilizada para marcar la ubicación de la BIOS podría ser diferente.
Por lo tanto, le recomendamos que consulte el manual de usuario de su placa base para verificar la notación real de su placa base que indica el chip BIOS.
El segundo chip es el chip de memoria CMOS, que contiene la configuración del BIOS. Se trata de una memoria volátil, lo que significa que estos chips eliminarán los datos que contienen una vez que se desconecte la fuente de alimentación.
Por lo tanto, requieren una fuente de alimentación independiente para almacenar la información una vez que se apaga el sistema. Esto se hace con la ayuda de una batería CMOS.
El chip que almacena la configuración del BIOS generalmente está cerca de la batería CMOS.**
¿Cómo funciona el chip BIOS?
El chip IC que contiene la BIOS es un chip EEPROM CMOS no volátil . Esto significa que el chip no perderá los datos almacenados en su interior incluso si se corta el suministro de energía.
Por eso, la BIOS no se borra incluso cuando se quita la batería CMOS y se apaga el suministro de energía del sistema.
El BIOS es el primer software que ejecuta la placa base cuando la enciendes.
La placa base está programada de tal manera que el BIOS se ejecuta automáticamente tan pronto como recibe energía. Una vez que el BIOS se ejecuta, verifica el hardware necesario para que funcione todo el sistema.
Cuando se inicia el sistema, el BIOS ejecuta una prueba POST (prueba automática de encendido). Durante la prueba POST, el BIOS comprueba y verifica todos los componentes de hardware conectados a la placa base.
Estos componentes incluyen RAM, procesador de CPU , concentrador controlador de entrada-salida, tarjeta gráfica, teclado, mouse, etc.
Si el BIOS no detecta componentes de hardware cruciales, como la CPU y la RAM, la placa base envía códigos de sonido que indican una falla en la detección de componentes .
Una vez que el BIOS completa la POST, verifica los dispositivos de almacenamiento en busca de un sistema operativo y luego lo carga en la RAM.
¿Cómo se guardan las configuraciones del BIOS?
Todas las configuraciones del BIOS, como la corriente, los requisitos de voltaje, la frecuencia, las revoluciones por minuto de los ventiladores, etc., se almacenan en un chip de memoria volátil, generalmente llamado chip CMOS.
CMOS significa Semiconductor de óxido metálico complementario y es la tecnología que se utiliza en la mayoría de los chips de circuitos integrados.
Al ser una memoria volátil, la CMOS no guardará sus datos si se le quita la fuente de alimentación. En nuestro caso, donde todas las configuraciones del BIOS están dentro del chip CMOS, también será necesaria una fuente de alimentación independiente.
Esto se hace a través de una batería separada en la placa base, llamada batería CMOS. La batería CMOS proporciona energía constante al chip CMOS para que los datos dentro del chip CMOS permanezcan incluso si apaga la fuente de alimentación de la placa base.
Si quita la batería CMOS o se queda sin energía, todas las configuraciones del BIOS se restablecerán a su estado predeterminado una vez que apague el sistema.
¿BIOS y CMOS son lo mismo?
La BIOS y la CMOS no son para nada similares. La BIOS es un programa que la placa base ejecuta por primera vez al encender el PC.
Este programa se almacena en un chip EEPROM independiente en la placa base. Por otro lado, la CMOS es un semiconductor de óxido metálico que contiene una pequeña cantidad de memoria.
El BIOS utiliza el chip CMOS para almacenar configuraciones preferidas del usuario e información de hardware sobre los componentes conectados al sistema.
