En este artículo aprenderás a fabricar tus propios cables de red terminados en conectores RJ45, siguiendo los estándares de cableado estructurado y utilizando las herramientas adecuadas.
El crimpar correctamente un conector RJ45 es fundamental para garantizar el rendimiento de la red, especialmente cuando se trabaja con categorías Cat 5e, Cat 6 o superiores.
¿Qué significa crimpar un RJ45?
El "crimpar" un conector RJ45 consiste en terminar un cable de par trenzado (UTP, FTP o STP) en un conector 8P8C, fijando los hilos de cobre en los contactos metálicos del conector mediante una herramienta de crimpado o crimpadora.
Este proceso debe cumplir tres objetivos básicos:
- Mantener el orden correcto de los hilos según un estándar (T568A o T568B).
- Respetar las características de la categoría del cable (Cat 5e, 6, 6A, etc.).
- Asegurar una buena sujeción mecánica entre el cable y el conector, para que los contactos no se aflojen con tirones o movimientos.
¿Qué herramientas y materiales son necesarios para crimpar?
Si quieres crimpar un conector RJ45 de forma profesional se recomienda disponer de:
- Manguera de cable de par trenzado (UTP/FTP/STP) de categoría adecuada (5e, 6, 6A), macizo o más flexible según el uso. Por ejemplo: este cable trenzado naranja, blanco, negro, azul o verde o 100 metros de Categoría 8.
- Conectores RJ45 compatibles con la categoría del cable y su tipo (sólido o multifilar, blindado o no blindado). Por ejemplo: bote de 50 conectores RJ45 por menos de 10 euros o estos, conectores RJ45 cat 8 de alta calidad.

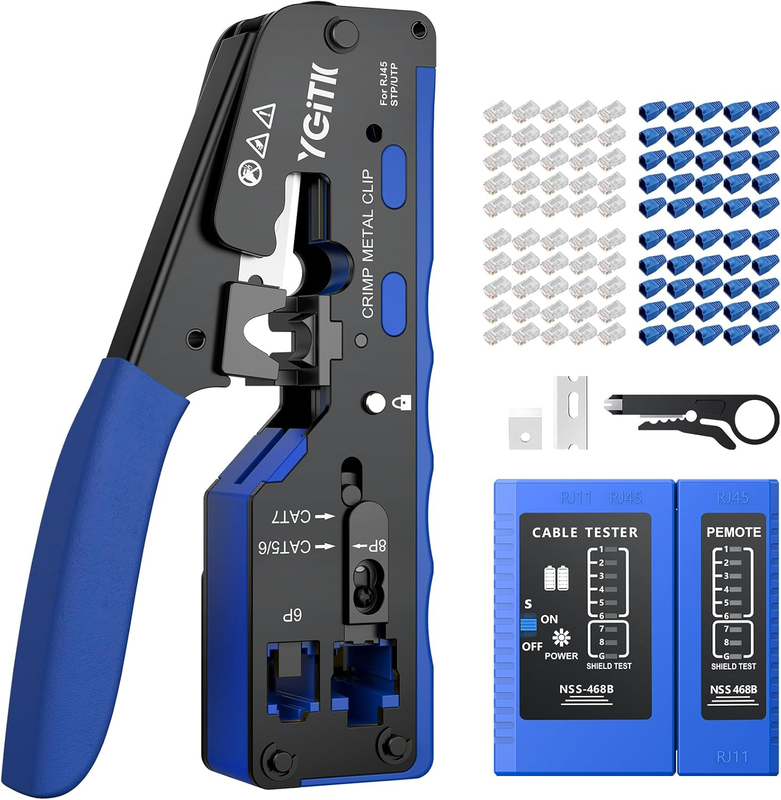

- Crimpadora RJ45 (ponchadora) con alojamiento para conectores 8P8C y, preferiblemente, cortador y pelacables integrados. Por ejemplo: esta, esta que incluye tester y algunos conectores RJ45, esta más económica o esta con 315 conectores añadidos.
- Pelacables específico para cables de par trenzado, si no está integrado en la crimpadora (que lo suelen incluir). Puedes optar por una herramienta multiusos como esta.
- Tester de cable de red, para verificar continuidad y orden de pares una vez terminado el cable. Por ejemplo: este, este o este más barato.
- Opcional: macarrón termo retráctil o protectores de conector para refuerzo mecánico y etiquetas de identificación para marcar el cable. Por ejemplo: 850 fundas de macarrón termo retráctil y pack de 150 etiquetas
En entornos de cableado estructurado es importante que los conectores y el cable tengan igual o superior categoría a la requerida por el diseño de la red, ya que el componente de menor categoría limita el rendimiento global.
¿Cuáles son los estándares de cableado T568A y T568B?

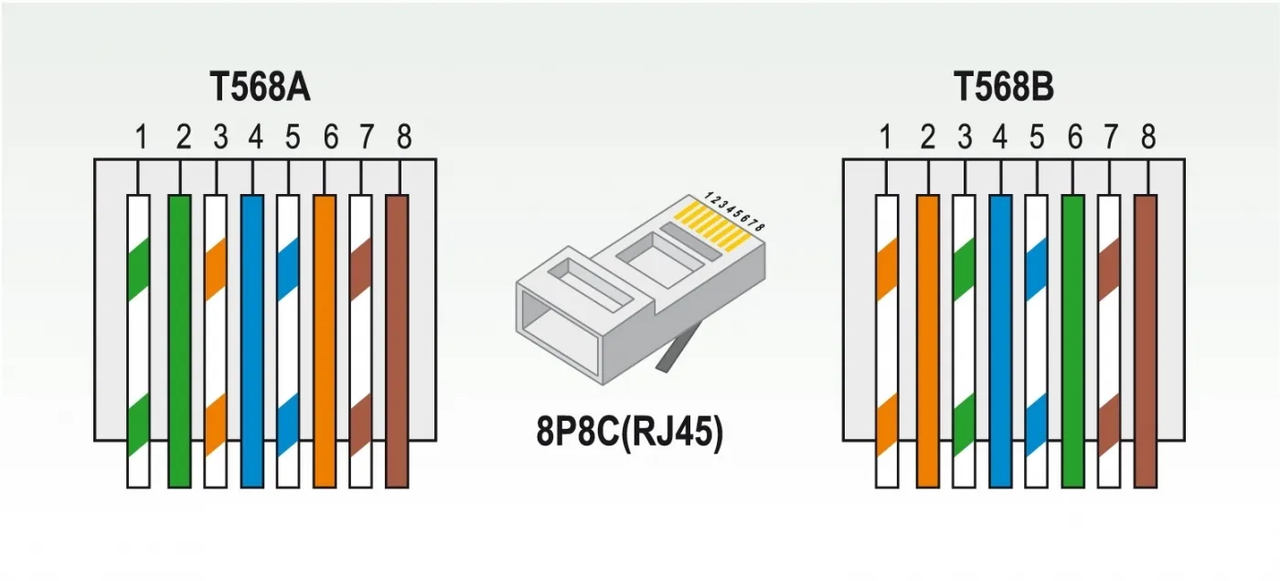

Los cables de par trenzado para redes Ethernet contienen cuatro pares de hilos identificados por colores: blanco/verde – verde, blanco/naranja – naranja, blanco/azul – azul y blanco/marrón – marrón.
Los estándares de terminación más utilizados son:
T568A (de izquierda a derecha, pestaña del conector hacia abajo):
- Blanco/verde
- Verde
- Blanco/naranja
- Azul
- Blanco/azul
- Naranja
- Blanco/marrón
- Marrón
T568B (de izquierda a derecha, pestaña hacia abajo):
- Blanco/naranja
- Naranja
- Blanco/verde
- Azul
- Blanco/azul
- Verde
- Blanco/marrón
- Marrón
Ambos esquemas son técnicamente equivalentes si se utiliza el mismo estándar en ambos extremos (A–A o B–B) para un cable directo. T568B es, el más común en instalaciones actuales de oficinas y viviendas, mientras que T568A se sigue empleando en ciertos entornos normativos.
¿Cómo crimpar un cable? Paso a paso
A continuación se describe el proceso típico de crimpar un cable de par cruzado (por ejemplo, T568B–T568B), que es el más habitual para conectar en ordenadores, switches y routers.
Preparación del cable
- Cortar el cable a la longitud deseada utilizando la tijera o el cortador integrado de la crimpadora, procurando un corte limpio y perpendicular.
- Retirar la cubierta exterior: pela entre 2 y 3 cm de cubierta con el pelacables, girando con suavidad para no dañar el aislamiento de los pares internos.
- Separa los cuatro pares trenzados y elimina, si lo hay, el separador plástico interno o hilo de desgarro, cortándolo al ras.
Ordenación y preparación de los hilos
- Destrenza únicamente la longitud necesaria (aproximadamente 1–1,5 cm) para minimizar la parte de par sin trenzar, esto ayuda a mantener las prestaciones de la categoría.
- Estira y “peina” los hilos para que queden lo más rectos y paralelos posible.
- Elige el estándar (normalmente T568B) y coloca los hilos en el orden correcto, de izquierda a derecha, con la pestaña del conector hacia abajo y los contactos metálicos hacia ti.
- Sujeta firmemente el haz de hilos con los dedos para mantener el orden mientras trabajas.
Corte final e inserción en el conector
- Con los hilos ya ordenados, realiza un corte recto dejando aproximadamente 12–13 mm desde la salida de la cubierta exterior hasta la punta de los hilos.
- Introduce los hilos en el conector RJ45, asegurándote de que cada hilo entra en su canal correspondiente y llega hasta el fondo del conector, justo bajo los contactos metálicos.
Comprueba visualmente que:
Los ocho hilos alcanzan el frente del conector.
- El orden de colores corresponde al estándar elegido.
- La cubierta exterior del cable ha entrado lo suficiente para que la garra de sujeción del conector pueda prensarla.
Crimpado
- Introduce el conector RJ45 en la crimpadora, en la ranura diseñada para conectores 8P8C.
- Aprieta la crimpadora hasta el final del recorrido, de forma firme y continua, para que los contactos metálicos perforen el aislamiento de los hilos y la garra presione la cubierta.
- Suelta la crimpadora y extrae el conector, comprobando que los pines han bajado de manera uniforme y que el cable queda bien sujeto.
Crimpado del otro extremo
- Repite el proceso en el otro extremo del cable, respetando el mismo estándar (por ejemplo, T568B–T568B) para obtener un cable directo.
- Si se desea un cable cruzado, se crimpa un extremo T568A y el otro T568B, cruzando así las líneas de transmisión y recepción.
Comprobación mediante tester
Una vez crimpados ambos extremos, es imprescindible verificar el cable antes de usarlo:
- Conecta cada extremo del cable al módulo principal y remoto del tester de red.
- Ejecuta la prueba: el tester debe indicar que las señales llegan en el orden correcto (1–1, 2–2, 3–3, …, 8–8) y que no existen cortocircuitos, pares abiertos ni cruzados.
- En testers más avanzados, también se pueden medir longitud de cada par y calidad básica del enlace.
- Si hay error, identifica el extremo defectuoso, corta el conector y repite el proceso hasta obtener un resultado correcto.
En instalaciones profesionales, tras esta verificación básica se suele realizar una certificación de cableado con equipos específicos, que comprueban si el enlace cumple con los parámetros eléctricos de la categoría (atenuación, diafonía, etc.).
Buenas prácticas y errores más frecuentes
Para que este procedimiento de lugar a cables fiables y acordes a las normas, conviene tener en cuenta los siguientes aspectos menores:
- Mantener la longitud de pares sin trenzar lo más corta posible (idealmente menos de 13 mm) para no degradar la categoría del cable.
- Utilizar siempre conectores RJ45 adecuados al tipo de cable (macizo vs multifilar) y a su blindaje (UTP, FTP, STP).
- Evitar dobleces bruscos o aplastar el cable cerca del conector; respetar el radio de curvatura recomendado por el fabricante.
- Etiquetar el cable tras su comprobación, indicando origen y destino, para integrarlo en la documentación de la red.
- Comprobar cada cable con tester antes de incorporarlo a racks o instalaciones definitivas, a fin de evitar problemas difíciles de localizar más adelante.
Glosario de términos que te interesa saber
- 8P8C: tipo de conector usado en cables Ethernet, comúnmente llamado RJ45.
- Cat 5e / Cat 6 / Cat 6A / Cat 8: categorías de cable de par trenzado que determinan velocidad y frecuencia de transmisión.
- Crimpar / Crimpado: proceso de fijar los hilos de un cable a un conector mediante una herramienta de crimpado.
- Crimpadora / Ponchadora: herramienta que permite crimpar conectores RJ45, generalmente incluye cortador y pelacables.
- Tester de red: dispositivo que verifica continuidad, orden de pares y posibles fallos en cables de red.
- Par trenzado (UTP / FTP / STP): cable formado por pares de hilos de cobre trenzados; puede ser sin blindaje (UTP) o con apantallamiento (FTP/STP).
- Pelacables: herramienta para retirar la cubierta exterior de un cable sin dañar los pares internos.
- Estándares T568A / T568B: normas que definen el orden de los hilos dentro del conector RJ45 para asegurar compatibilidad.
- Cable directo: cable con ambos extremos crimpeados con el mismo estándar (A–A o B–B), usado para conectar dispositivos a switch o router.
- Cable cruzado: cable con un extremo T568A y otro T568B, que cruza líneas de transmisión y recepción, usado en conexiones entre dispositivos similares.
- Macarrón termo retráctil: funda protectora que se aplica sobre el conector para reforzar mecánicamente y proteger la unión.
- Separador interno / hilo de desgarro: elemento dentro del cable que ayuda a organizar los pares y facilita pelado sin dañar los conductores.
- Pares sin trenzar: sección de los hilos donde se destrenza el par; debe mantenerse lo más corta posible para no degradar la categoría del cable.
- Radio de curvatura: mínima curva que se puede dar al cable sin afectar su desempeño; importante cerca de conectores y canalizaciones.
