Cómo es una Instalación Física de Red: medios de transmisión cableados más usados

Este artículo trata sobre los medios guiados, es decir, los cables utilizados para transmitir información en una red informática.

Los medios más usados en redes locales y profesionales son: el par trenzado, el cable coaxial y la fibra óptica. Los medios inalámbricos, se revisaran en un artículo posterior.

Los medios guiados y sus características

El medio de transmisión es el elemento físico que permite la comunicación entre un emisor y un receptor.

En los medios guiados, la señal viaja a través de un cable, lo que permite un mejor control de la señal, mayor seguridad y menos interferencias que en los sistemas inalámbricos.

Las principales características de los medios guiados son:

• La velocidad de transmisión o ancho de banda.
• La distancia máxima que puede recorrer la señal sin perder calidad (atenuación).
• La resistencia a interferencias electromagnéticas y a la diafonía.

Con el paso del tiempo, la tecnología ha evolucionado para permitir mayores velocidades y mayores distancias, pasando del cable coaxial al par trenzado y finalmente, a la fibra óptica, que es el medio más avanzado actualmente.

¿Qué relación existe entre los medios guiados físicos con el resto de la red?

Los medios guiados, forman la capa física de la red. Sobre ellos funcionan los protocolos de red, como Ethernet, definidos dentro del modelo OSI.

El conocer estos medios en profundidad es, fundamental para entender las redes LAN, WAN y el resto de las infraestructuras de comunicación.

Cable de par trenzado (UTP, FTP y STP)

El cable de par trenzado está compuesto por pares de hilos de cobre, aislados y trenzados entre sí. Este trenzado reduce las interferencias electromagnéticas y mejora la calidad de la transmisión.

Es el medio más utilizado en redes LAN, debido a su bajo coste, facilidad de instalación y flexibilidad.

Según su protección frente a interferencias, se distinguen entre:

• UTP: no tiene apantallamiento. Es el más común en instalaciones domésticas y educativas.
• FTP: dispone de una pantalla global que protege frente a interferencias.
• STP: cuenta con apantallamiento individual por par y una pantalla global. Ofrece mayor protección, pero es más caro y rígido.

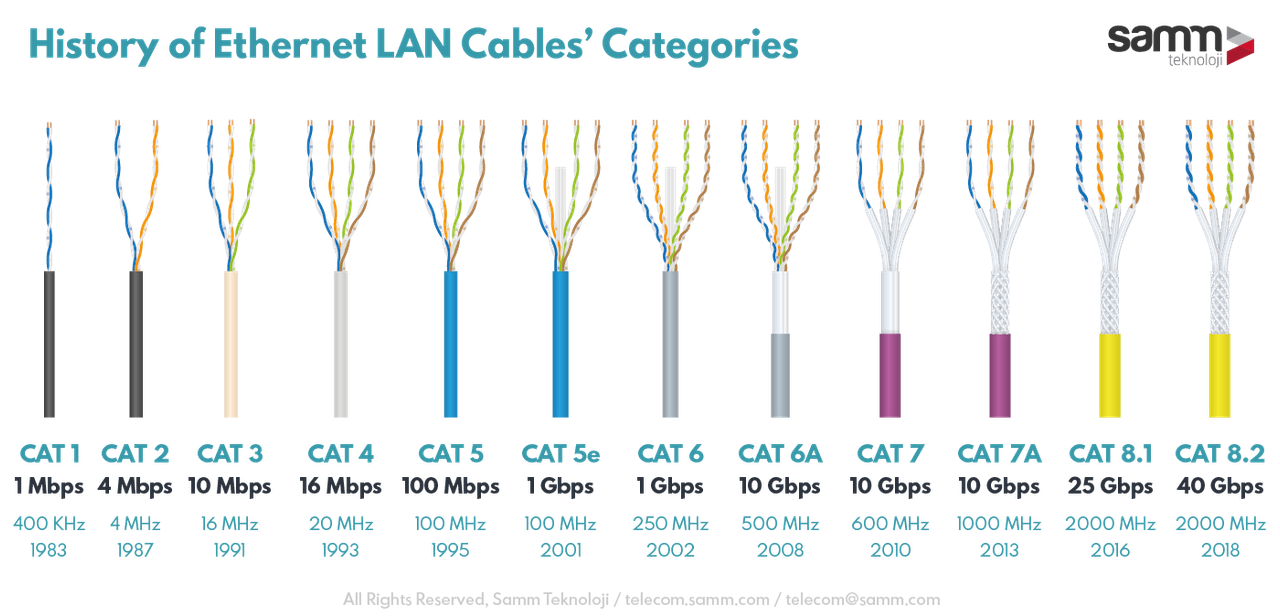

Los cables de par trenzado se clasifican por categorías, que indican la velocidad y frecuencia que son capaces de soportar:

• Cat 5e: hasta 1 Gbps.
• Cat 6: hasta 10 Gbps en distancias cortas.
• Cat 6A: 10 Gbps hasta 100 metros.
• Cat 7: mayor blindaje, usado en entornos profesionales.
• Cat 8: muy altas velocidades en centros de datos.

Este cable utiliza normalmente conectores RJ-45 que deben ser de la misma categoría que el cable, para no perder rendimiento. Este es, el medio típico de las redes Ethernet.

Profundizando en los cables de categoría 6 (Cat 6)

Los cables Cat 6 están pensados para redes Gigabit Ethernet y pueden alcanzar 10 Gbps en tramos cortos. Trabajan hasta 250 MHz de frecuencia, lo que reduce la diafonía frente a Cat 5e.

En instalaciones típicas, un cable Cat 6 ofrece 1 Gbps estable hasta 100 metros, y solo llega a 10 Gbps en enlaces de aproximadamente 37–55 metros, dependiendo del entorno y la calidad del cableado. Por ello se usan mucho en oficinas, aulas y viviendas donde las tiradas no son muy largas.

Ventajas prácticas del cable Cat 6

• Suficiente para redes Gigabit actuales y la mayoría de aplicaciones (navegación, streaming, ofimática, juegos en línea).
• Mejor control de interferencias y diafonía que Cat 5e, gracias a su construcción y mayor frecuencia de trabajo.
• Coste moderado y buena compatibilidad con equipos existentes, ya que sigue usando RJ-45.

Diferencias entre Cat 6 y Cat 6A

Los Cat 6A (Augmented Cat 6) se diseñaron para mantener 10 Gbps en distancias completas de hasta 100 metros, duplicando la frecuencia hasta unos 500 MHz.

Comparativa técnica Cat 6 vs Cat 6A

¿Cuándo elegir Cat 6 o Cat 6A?

• Cat 6: ideal para viviendas y pequeñas oficinas con tramos por debajo de 55 metros, donde 1 Gbps es suficiente y no se prevén necesidades de 10 Gbps en todo el tendido.
• Cat 6A: recomendable en edificios nuevos, tiradas largas (hasta 100 m) y redes que quieran garantizar 10 Gbps en toda la instalación durante muchos años.

Diferencias entre Cat 7 y Cat 8

Las categorías Cat 7 y Cat 8 están orientadas a altas prestaciones, con un nivel de apantallamiento muy elevado.

Comparativa técnica Cat 7 vs Cat 8

Aplicaciones recomendadas

• Cat 7: suficiente para 10 Gbps en hogares avanzados, salas de servidores pequeñas y oficinas con muchas interferencias, aprovechando su fuerte apantallamiento.
• Cat 8: pensado para centros de datos y entornos profesionales donde se necesitan enlaces cortos a 25–40 Gbps, por ejemplo entre switches y servidores.

Distancia, velocidad y uso de las principales categorías

Así se puede ver que no siempre tiene sentido instalar la categoría más alta, sino la adecuada al ancho de banda y la distancia real de la red.

Perfecto, aquí tienes tu bloque añadido, manteniendo el tono didáctico y coherente con lo anterior, sin enlaces ni referencias externas:

Consejos para instalar cables Cat 6A en redes domésticas

Aunque los cables Cat 6A están pensados para entornos profesionales, pueden ser una buena inversión en viviendas modernas donde se quiere garantizar 10 Gbps en todas las tomas de red.

Algunos consejos prácticos:

• Planifica las tomas de red: salón (TV, consola), despacho, habitaciones y zona del router/ONT. Cuantas más tomas preveas ahora, menos tendrás que improvisar con Wi-Fi o PLC más adelante.
• Evita canalizar el cable junto a cables eléctricos de 230 V (sobre todo en tiradas largas); si no hay más remedio, intenta separar al menos unos centímetros o usar canaletas independientes.
• Respeta el radio de curvatura del cable (no doblarlo en ángulos muy cerrados) y evita aplastarlo con muebles o bridas en exceso.
• Utiliza módulos y paneles de categoría 6A o superior; un conector de menor categoría puede convertirse en el “cuello de botella” de toda la instalación.
• Si no tienes experiencia crimpeando, es preferible utilizar tomas Keystone y latiguillos ya fabricados, para asegurar que el rendimiento real se acerque al teórico.

En una vivienda típica, una distribución muy habitual consiste en llevar todas las tiradas Cat 6A a un pequeño rack o armario donde se ubican el router y un switch gestionable, creando así un punto central de comunicaciones.

¿Cuándo elegir Cat 8 sobre Cat 7 para redes empresariales?

En redes empresariales, tanto Cat 7 como Cat 8 ofrecen un apantallamiento elevado, pero están pensados para escenarios diferentes.

• Cat 7 es suficiente cuando la empresa quiere garantizar 10 Gbps en tiradas de hasta 100 metros, con buena inmunidad a interferencias en oficinas exigentes o salas técnicas.
• Cat 8 cobra sentido en enlaces muy cortos (entorno de 30 metros o menos) donde se necesitan velocidades superiores (por ejemplo 25 o 40 Gbps) entre switches y servidores en la misma sala.

De forma simplificada: si la infraestructura de la empresa sigue trabajando a 1 Gbps o 10 Gbps en el cableado estructurado, Cat 7 (o incluso Cat 6A) suele ser suficiente; Cat 8 se reserva casi siempre a segmentos concretos de alta velocidad en centros de datos o CPDs.

La fibra óptica

La fibra óptica transmite la información mediante señales de luz, en lugar de señales eléctricas. Está compuesta por un núcleo por el que viaja la luz y un revestimiento que permite la reflexión interna total.

Sus principales ventajas son:

• Altísima velocidad.
• Grandes distancias sin pérdida de señal.
• Inmunidad total a interferencias electromagnéticas.

Diferentes tipos de fibra óptica

• Fibra monomodo: se utiliza para largas distancias y altas velocidades.
• Fibra multimodo: adecuada para distancias cortas, como edificios o campus.
• Multimodo de índice gradual: mejora el rendimiento del multimodo convencional.

La fibra óptica utiliza conectores como SC, ST y LC, y requiere herramientas específicas y personal cualificado para su instalación.

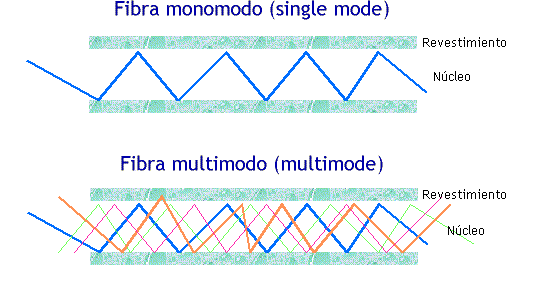

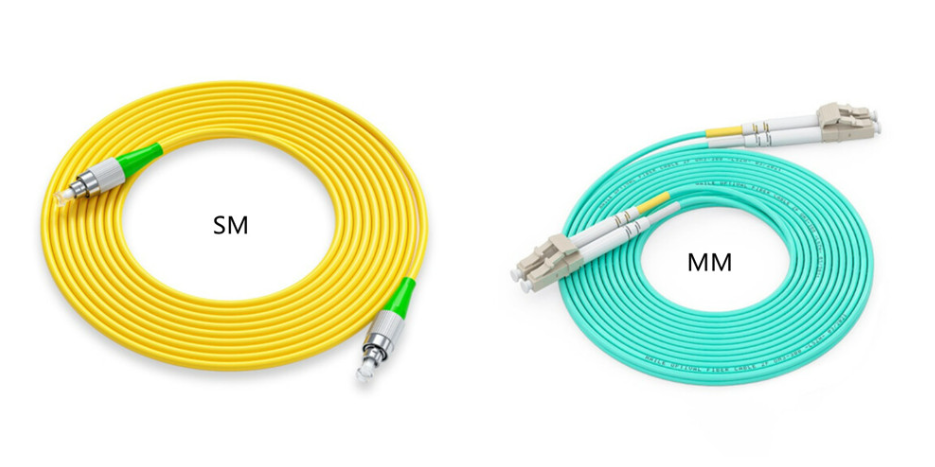

Fibra monomodo vs multimodo

La fibra monomodo (SMF) y la multimodo (MMF) se diferencian principalmente en cómo viaja la luz, en las distancias alcanzables y en el coste.

Características de la fibra monomodo

• Permite que la luz viaje en un solo modo o trayectoria, reduciendo al mínimo la dispersión.
• Admite altísimo ancho de banda y larguísimas distancias, pudiendo llegar a decenas o cientos de kilómetros.
• Es la opción típica en enlaces de larga distancia, redes troncales de operadores y comunicaciones entre ciudades.

Características de la fibra multimodo

• Permite varios modos de luz, lo que provoca más dispersión y limita la distancia útil.
• Suele emplearse en distancias de hasta varios cientos de metros, en torno a 1.000 metros en multimodo de alta calidad (OM4) en aplicaciones concretas.
• Es habitual en edificios, campus y conexiones internas de centros de datos, donde las distancias son cortas pero se necesita alta velocidad.

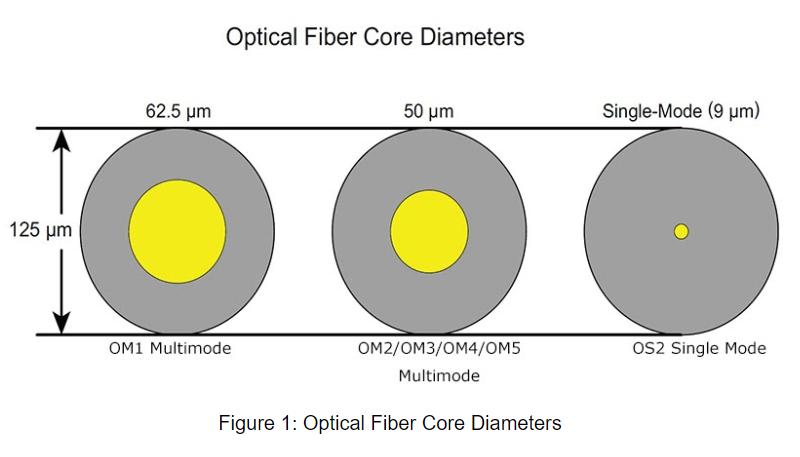

Tipos de fibra multimodo

Dentro de la fibra multimodo se suelen encontrar distintas “familias”, cada una con prestaciones diferentes:

• OM1: primeras generaciones de multimodo, pensadas para 1 Gbps en distancias moderadas.
• OM2 / OM3: permiten mayores distancias a 1 Gbps y 10 Gbps, muy usadas en instalaciones de edificios.
• OM4: optimizada para altas velocidades y distancias de hasta unos 1.000 metros en algunas aplicaciones, muy habitual en centros de datos.

Todas están destinadas a distancias relativamente cortas, donde la multimodo resulta más fácil de instalar y los equipos ópticos suelen ser más económicos.

Tabla comparativa monomodo vs multimodo

Diferencias prácticas entre fibra monomodo y multimodo en data centers

En un data center, la elección entre fibra monomodo y multimodo tiene un impacto directo en el coste y la flexibilidad del diseño.

• La fibra multimodo suele emplearse para distancias cortas (por ejemplo, entre racks dentro de la misma sala) con altos anchos de banda, aprovechando módulos ópticos más económicos.
• La fibra monomodo se reserva a menudo para enlaces más largos, como conexiones entre diferentes salas, edificios o incluso data centers separados, donde se necesita llegar más lejos sin regenerar la señal.

A nivel práctico, muchas instalaciones modernas combinan ambos tipos: multimodo para el “interior” de la sala de servidores y monomodo para la columna vertebral (backbone) del centro de datos o del campus.

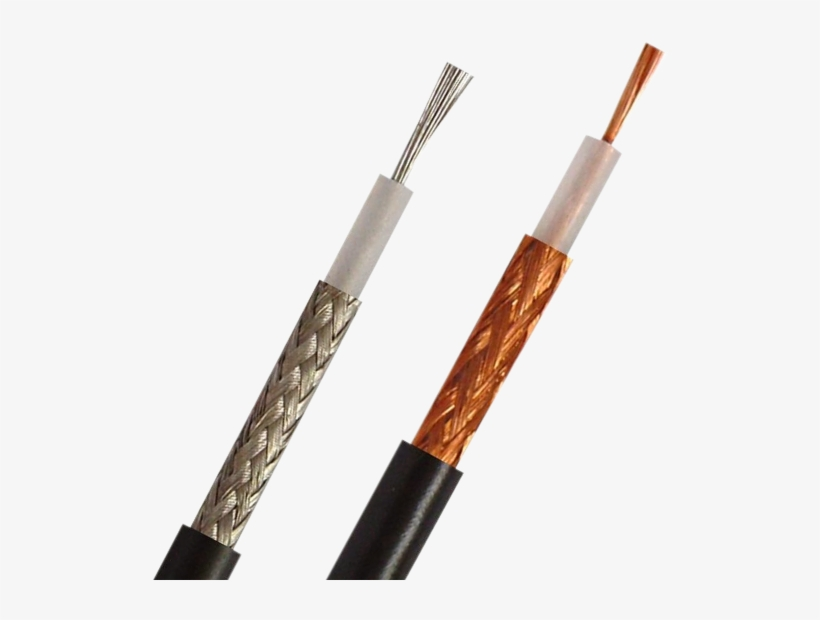

Cable coaxial

El cable coaxial, está formado por un conductor central rodeado de un material aislante, una malla metálica y una cubierta exterior. Esta estructura le proporciona buena protección frente al ruido.

Antiguamente se utilizó en redes locales (Thicknet y Thinnet) pero hoy en día su uso se centra en la televisión por cable y ciertas instalaciones específicas.

Aunque permite mayores distancias que el UTP, es más grueso, rígido y difícil de instalar; y por ello ha sido reemplazado en la mayoría de las redes locales LAN. Se utilizan conectores BNC, junto con terminadores de 50 ohmios, necesarios para evitar posibles problemas de la señal.

¿Qué tipo de apantallamiento es mejor elegir en una instalación típica?

En una vivienda o pequeña oficina, normalmente se prefiere UTP, por coste, facilidad y porque el nivel de interferencias suele ser bajo.

En entornos industriales, salas de máquinas o centros de datos con muchos cables de potencia, puede compensar utilizar STP/FTP, siempre cuidando una buena puesta a tierra del apantallamiento.

¿Cuándo es mejor usar cada uno de ellos?

• UTP: recomendado en instalaciones domésticas o de oficina donde la interferencia sea baja y se busque una solución económica y fácil de instalar.
• STP/FTP: indicado en entornos industriales, hospitales o lugares con alta interferencia eléctrica, donde la calidad y seguridad de la señal son prioritarias.

Ventajas de UTP frente a STP/FTP y cuándo usar cada uno

Los cables de par trenzado se dividen principalmente en dos tipos:

• UTP (Unshielded Twisted Pair): sin apantallamiento.
• STP/FTP (Shielded/Foiled Twisted Pair): con apantallamiento para proteger la señal.

Ventajas de UTP

• Económico: tanto el cable como los conectores suelen ser más baratos.
• Flexible y fácil de instalar: ideal para canaletas estrechas o instalaciones domésticas.
• Adecuado para entornos con baja interferencia electromagnética: como viviendas y oficinas estándar.

Ventajas de STP / FTP

• Protección contra interferencias: reduce la diafonía y protege frente a interferencias electromagnéticas, útil en fábricas, hospitales o zonas con mucho equipamiento eléctrico.
• Mejor calidad de señal en recorridos largos dentro de entornos ruidosos.
• Mayor seguridad: disminuye la radiación y la posibilidad de que la señal sea “escuchada” desde el exterior.

Comparación entre costes UTP vs STP en proyectos grandes

En un proyecto grande (oficinas de varias plantas, centro educativo, hospital, etc.), la elección entre UTP y STP/FTP tiene impacto directo en el presupuesto.

• El cableado UTP es en general más económico por metro y también suele abaratar la instalación, ya que es más flexible y no requiere tanta atención a la puesta a tierra.
• El cableado STP/FTP incrementa el coste de material (cable, conectores, paneles) y de mano de obra, porque exige una correcta gestión del apantallamiento y conexión de mallas a tierra en todos los puntos necesarios.

En grandes volúmenes de cable (cientos o miles de metros), incluso pequeñas diferencias de precio por metro se traducen en una cantidad significativa.

Por eso, la decisión suele tomarse zona a zona: UTP en áreas de oficina estándar y STP/FTP solo donde la interferencia electromagnética es realmente crítica (salas de máquinas, proximidad a cuadros eléctricos, etc.).

Ejemplos de redes híbridas combinando cables

En instalaciones reales es habitual combinar distintos tipos de cables y fibras para optimizar coste y prestaciones.

Algunos ejemplos de configuración híbrida:

Vivienda avanzada

• Troncal interior con Cat 6A UTP desde el armario de comunicaciones a cada estancia.
• Conexión de la operadora hasta el router mediante fibra óptica (ONT), y luego distribución por cobre.

Oficina de varias plantas

• Backbone vertical con fibra monomodo entre el CPD principal y los racks de planta.
• Cableado horizontal con Cat 6A UTP para puestos estándar y Cat 7 STP en salas con equipamiento sensible o con mucha interferencia.

Data center o CPD empresarial

• Troncales entre salas con fibra monomodo.
• Conexiones entre racks cercanos con fibra multimodo de alta capacidad.
• Enlaces cortos de muy alta velocidad dentro del mismo rack, usando Cat 8 entre servidores y switches top-of-rack, y Cat 6A/7 hacia otras partes de la infraestructura.

Entorno industrial

• Oficinas administrativas cableadas con Cat 6A UTP.
• Zonas de producción con Cat 6A STP/FTP o superiores, para soportar interferencias debidas a motores, variadores de frecuencia y maquinaria pesada.

Glosario de términos

• Atenuación: pérdida de intensidad de la señal al recorrer un medio de transmisión.
• Ancho de banda: cantidad máxima de datos que se pueden transmitir por segundo.
• Apantallamiento: protección metálica que reduce interferencias.
• Cable coaxial: cable con conductor central y malla exterior.
• Categoría (Cat): clasificación del cable de par trenzado según velocidad y frecuencia.
• Diafonía: interferencia entre señales de distintos pares de cables.
• Ethernet: tecnología estándar para redes locales cableadas.
• Fibra óptica: medio de transmisión basado en señales de luz.
• LAN: red de área local.
• Modelo OSI: modelo que divide la comunicación en capas.
• Par trenzado: cable formado por pares de hilos de cobre trenzados.
• RJ-45: conector usado en cables Ethernet.
• UTP / FTP / STP: tipos de cable de par trenzado según su apantallamiento.
