En este artículo, tras conocer los diferentes medios y tipos de cables existentes, vamos a conocer en profundidad los diferentes dispositivos de conexión para esos cables.
Los dispositivos de conexión de cables son los elementos que permiten terminar, proteger, organizar y adaptar los distintos medios físicos de la red (par trenzado, coaxial y fibra óptica) a los equipos de red y a la infraestructura del edificio.
Son fundamentales en cualquier instalación de cableado estructurado, ya que garantizan una conexión fiable, facilitan el mantenimiento y reducen errores de transmisión.
Conectores de cables para redes
Conectores de cable coaxial
En el cable coaxial se utilizan conectores específicos que aseguran una continuidad eléctrica correcta entre el conductor central y la malla, además de una sujeción mecánica firme.
Es importante saber que estos conectores, van conectados gracias al “machihembrado”. Esto quiere decir, que existen 2 cabezales de diferentes tipo, uno “macho” y otro “hembra”, y por tanto debes usar ambos para poder ejecutar la conexión.

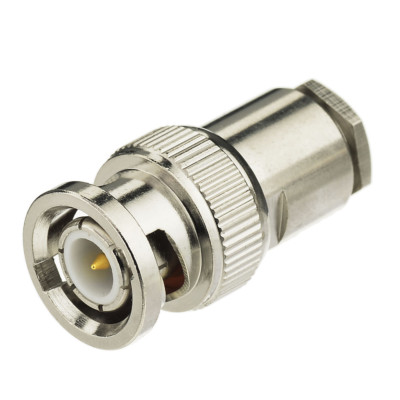

El BNC connector (Bayonet Neill–Concelman) es, el tipo de conector más habitual para los cables coaxiales muy usado en electrónica y telecomunicaciones.
Características principales:
- Sistema de cierre tipo bayoneta (giro rápido para conectar/desconectar).
- Permite conexiones seguras y rápidas.
- Funciona bien en frecuencias medias-altas (hasta varios GHz en versiones modernas).
- Mantiene buena integridad de señal.
Usos más comunes:
- Equipos de laboratorio (osciloscopios, generadores de señal).
- Sistemas de CCTV (videovigilancia).
- Redes antiguas (Ethernet coaxial).
- Radiofrecuencia (RF).
Tipos:
- 50 ohmios (radio y datos)
- 75 ohmios (vídeo)
👉 En resumen: es un conector coaxial muy fiable, fácil de usar y ampliamente utilizado en aplicaciones técnicas y profesionales.
Además del BNC, pero también existen varios tipos de cables coaxiales que se diferencian tanto por el tipo de conector como por el tipo de cable (impedancia, grosor, uso).

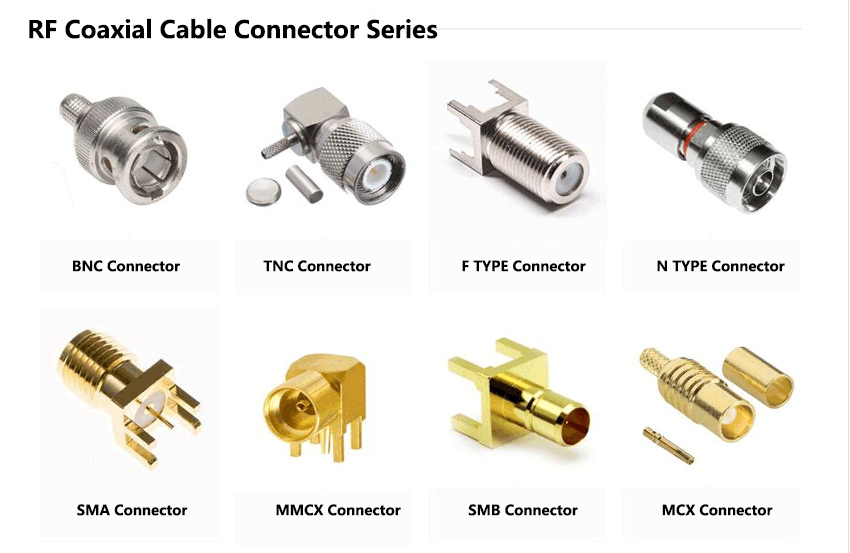

Diferentes tipos de conectores coaxiales existentes (además de BNC)
- F connector: Muy común en TV y satélite. Lo verás en antenas domésticas.
- N connector: Uso profesional (radiofrecuencia, telecomunicaciones). Más robusto y resistente a exteriores.
- SMA connector: Pequeño, usado en WiFi, GPS y dispositivos RF compactos.
- TNC connector: Similar al BNC pero con rosca (más seguro ante vibraciones).
- RCA connector: Usado en audio/vídeo analógico (aunque no es típico de RF profesional).
- UHF connector: Muy usado en radioaficionados (CB, VHF).

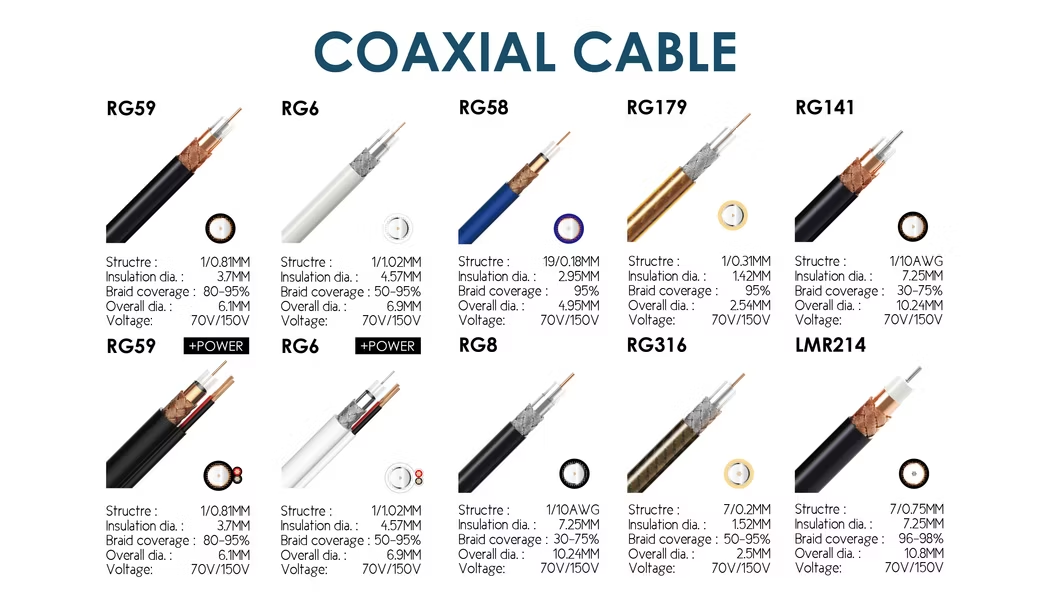

📡 Diferentes tipos de cable coaxial (por categorías)
Estos son los más importantes según sus categorías:
Serie RG
- RG-6: TV, satélite, internet (muy común hoy en día).
- RG-59: CCTV y vídeo analógico (menos calidad que RG-6).
- RG-58: Redes antiguas (Ethernet coaxial), radio.
- RG-213: Más grueso, menor pérdida, uso profesional.
Otros tipos importantes
- LMR-400: Baja pérdida, ideal para antenas WiFi largas distancias.
- Hardline coaxial cable: Muy rígido, usado en telecomunicaciones y torres.
Clasificación por impedancia
- 50 ohmios → RF, radio, WiFi (RG-58, RG-213, LMR)
- 75 ohmios → TV, vídeo (RG-6, RG-59)
En instalaciones heredadas pueden utilizarse terminadores y adaptadores, necesarios para evitar reflexiones y pérdidas de señal.
Conectores para cables de par trenzado

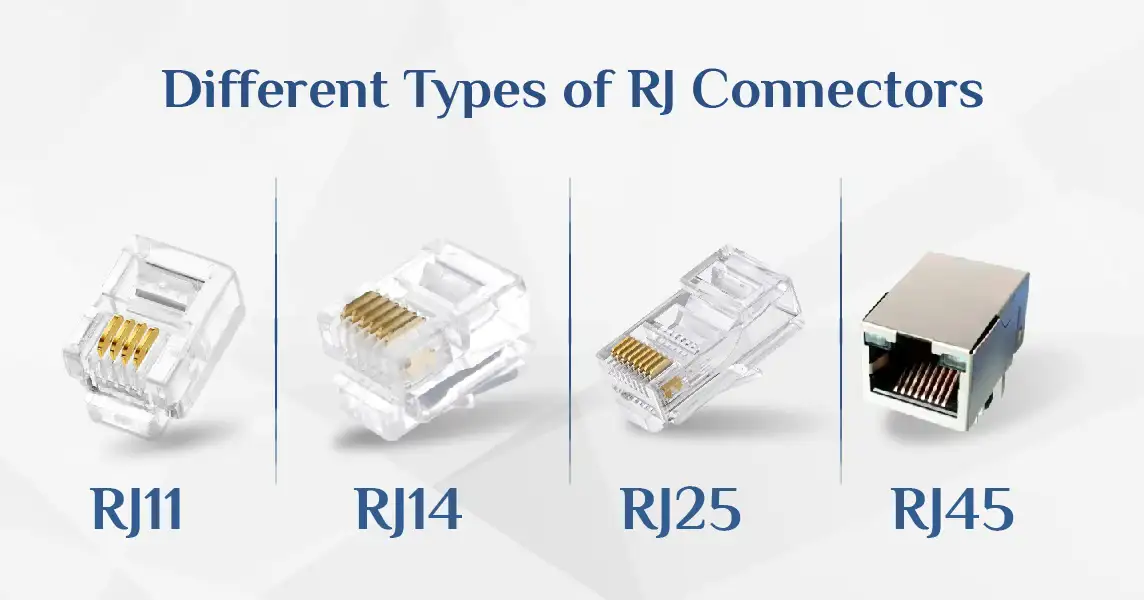

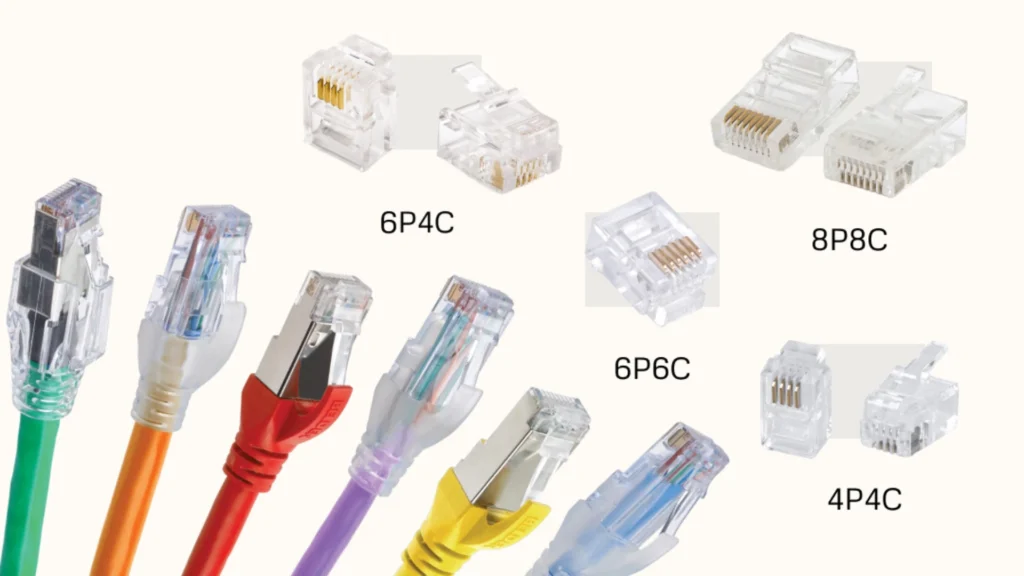

En cables de par trenzado (UTP, FTP y STP) el conector más utilizado es el RJ45, técnicamente denominado 8P8C (8 posiciones, 8 contactos).
Características importantes:
- Debe ser de la misma categoría que el cable (Cat 5e, 6, 6A, 7 o 8).
- Debe ser compatible con el tipo de apantallamiento del cable.
- Una mala combinación puede provocar pérdida de rendimiento, errores de transmisión o interferencias.
El conector RJ45 se emplea principalmente en redes Ethernet y en cableado estructurado y en el siguiente artículo, veremos más detenidamente exactamente como se crea un cable de internet con un conector RJ45.

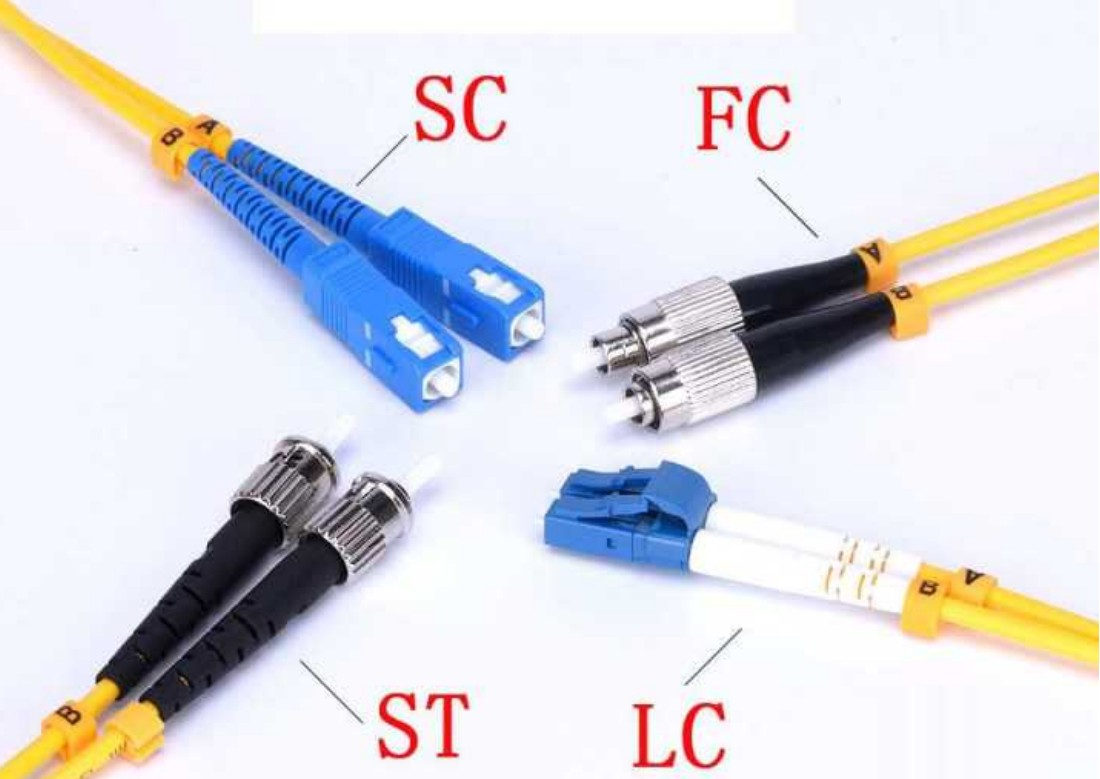

Conectores para cables de fibra óptica
En fibra óptica se utilizan conectores que alinean con gran precisión el núcleo de las fibras para minimizar las pérdidas ópticas.

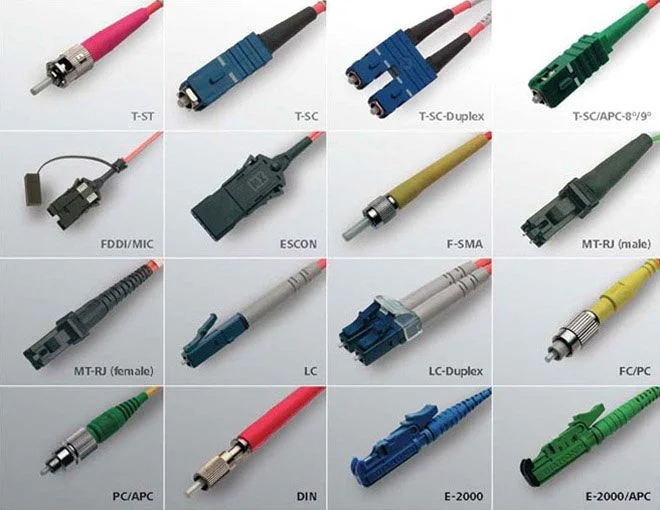

Los más habituales son:
- SC
- LC
- ST
- FC
- MT-RJ
Estos conectores incorporan férulas pulidas y sistemas de sujeción y requieren de una manipulación cuidadosa para evitar suciedad o daños que degraden la señal.
Otros conectores existentes
En entornos profesionales, pueden encontrarse conectores un poco diferentes, como es el caso de los siguientes:
- DB9 y DB25 (sub-D), usados en enlaces de serie (RS-232, RS-485).
- RJ11 y RJ12, empleados exclusivamente en telefonía.
Estos conectores, actualmente se utilizan sobre todo para equipos antiguos, conexiones de consola o tareas de gestión.
Latiguillos (patch cords)

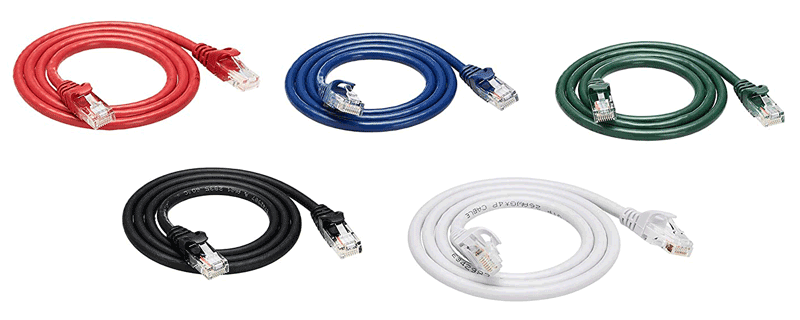

Los latiguillos son tramos cortos de cable (par trenzado o fibra) terminados en fábrica con sus conectores (RJ45, LC, SC, etc.) y comprobados.
Se utilizan para:
- Conectar paneles de parcheo, rosetas y equipos.
- Evitar el crimpado in situ.
- Facilitar cambios rápidos en el armario de comunicaciones.
Garantizan una mejor calidad eléctrica u óptica y reducen errores de instalación.
Dispositivos de organización y protección

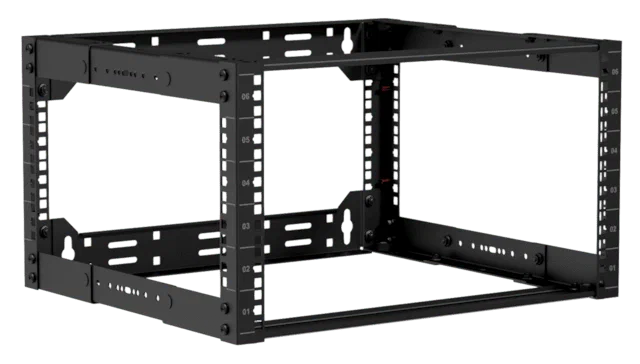

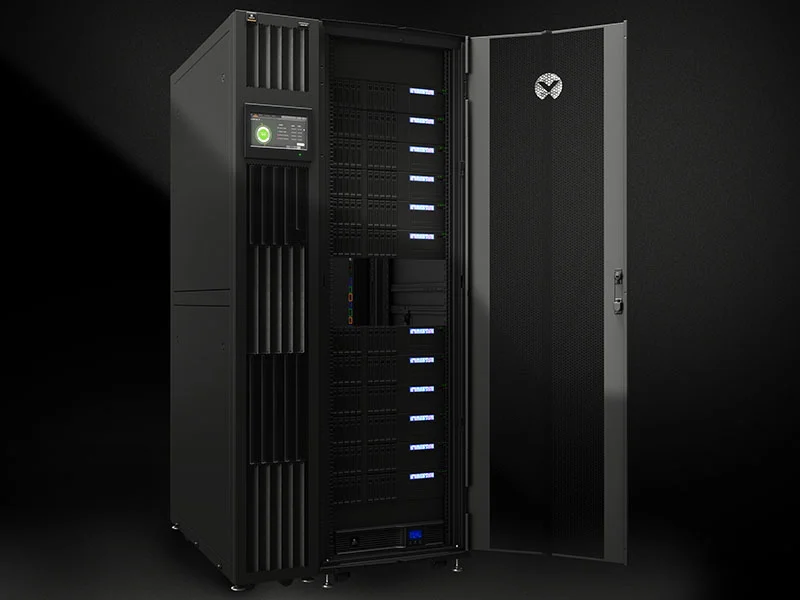

Racks y armarios de comunicaciones
Los racks o armarios de comunicaciones permiten alojar de forma ordenada:
- Switches
- Paneles de parcheo
- Organizadores de cable
- Bandejas de fibra
- Otros dispositivos de red
Normalmente siguen el estándar 19 pulgadas, protegen el equipamiento y facilitan la ventilación, el mantenimiento y la seguridad.
Existen racks de todos los posibles tamaños imaginables, y de infinidad de formatos y posibilidades de almacenamiento.
De hecho, lo más normal en los "grandes racks", es, que los racks se venden hasta por módulos sueltos que se pueden adapten a las diferentes necesidades específicas que cada empresa requiera.

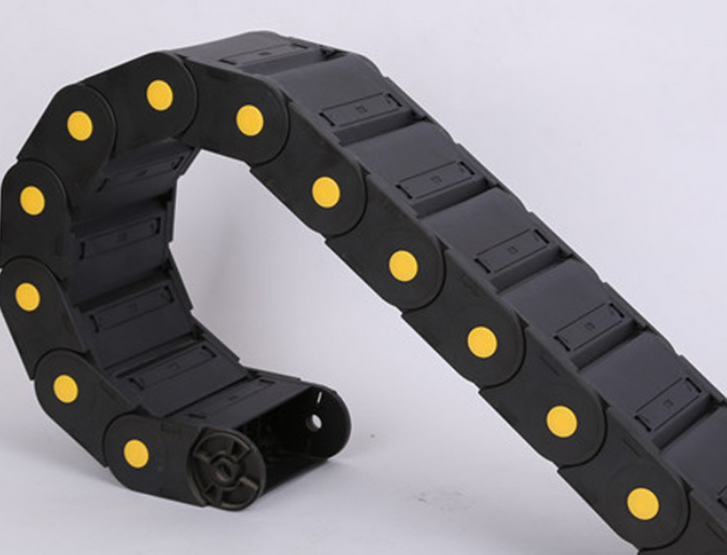

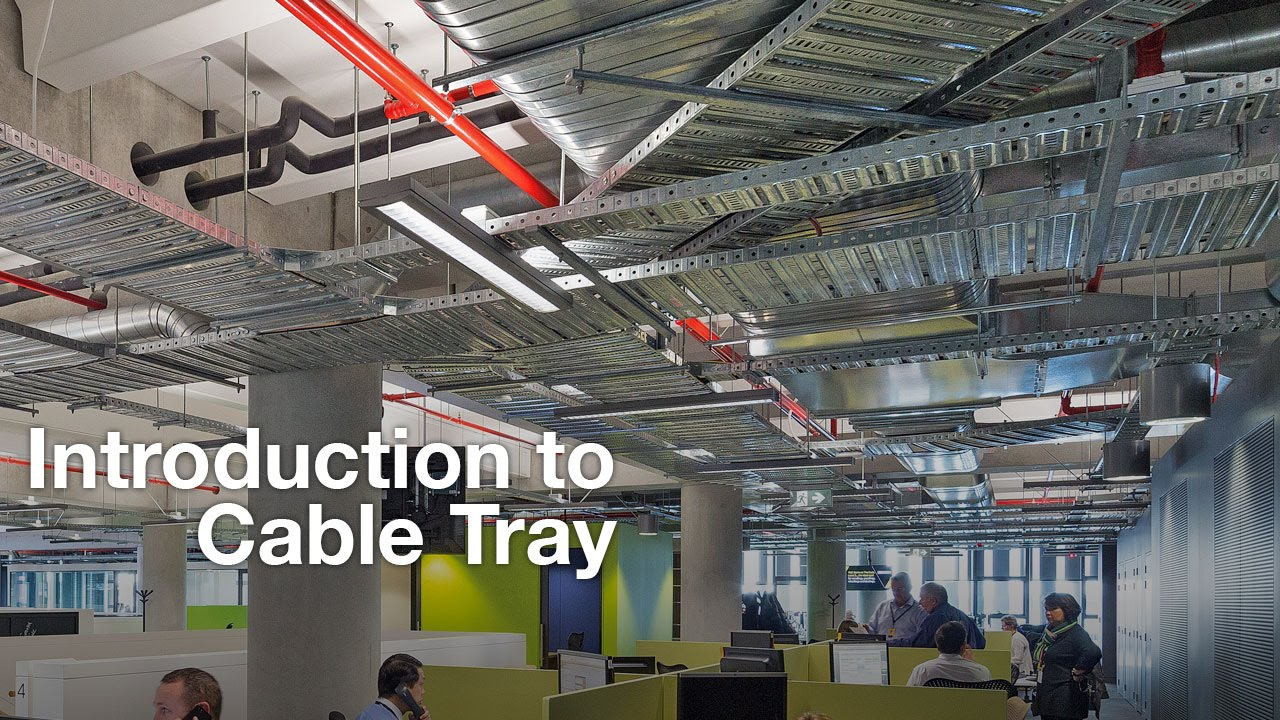

Canaletas y bandejas portacables
Las canaletas y bandejas se encargan de organizar el recorrido del cableado por:
- Techos
- Paredes
- Suelos técnicos
Aunque no lo creas, también existen infinidad de posibilidades en cuanto a estos dispositivos, desde lo más básico hasta los elementos más profesionales que te puedas llegar a imaginar.
Como por ejemplo, las canaletas rígidas para paredes, capaces de agrupar una gran cantidad de de cables, completamente ancladas a un falso techo.
Las canaletas permiten:
- Separar datos y electricidad.
- Reducir interferencias.
- Mantener el radio de curvatura, especialmente importante en fibra óptica.
Estos montajes, se complementan con bridas, velcros, pasacables, etc.
Placas de conectores y rosetas

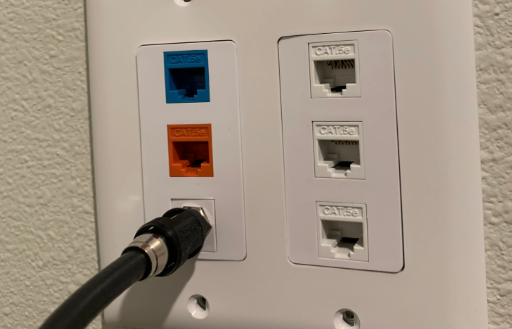

Las rosetas o tomas de red son el punto final del cableado estructurado en el puesto de trabajo.
Características:
- Por detrás se terminan con IDC (impacto) o adaptadores de fibra.
- Por delante ofrecen puertos RJ45 o adaptadores SC/LC.
- Permiten conectar fácilmente los latiguillos al equipo del usuario.

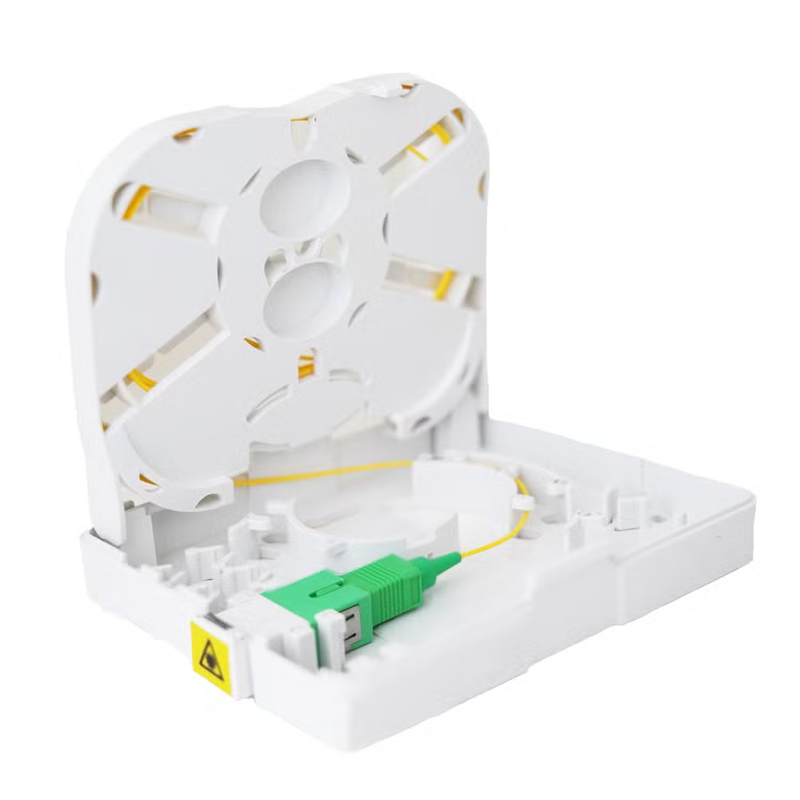

Rosetas de fibra óptica
Igualmente, existen los puntos finales de red, que trabajan directamente con cables de fibra óptica para mejorar la conexión.
Adaptadores: baluns y transceptores
Baluns
Los baluns (balanced–unbalanced) permiten convertir señales entre:
- Medios balanceados (par trenzado).
- Medios no balanceados (coaxial).
Se utilizan en:
- CCTV
- Audio y vídeo
- Enlaces especiales sobre par trenzado
Su función es mantener la impedancia correcta y reducir reflexiones y pérdidas.
Transceptores
Los transceptores convierten la señal entre distintos medios o tecnologías, por ejemplo:
- De cobre (RJ45) a fibra óptica (SC/LC).
- De señal eléctrica a óptica.
En redes actuales suelen presentarse como:

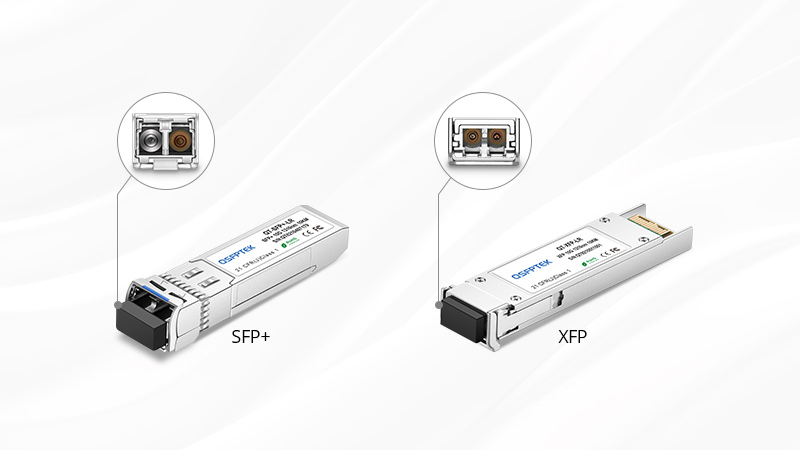

- Módulos SFP / SFP+
- Conversores de medios
Son el enlace entre la electrónica de red y el medio físico utilizado.
¿Qué relación existe entre los dispositivos de conexión y el cableado estructurado?
Conectores, latiguillos, racks, canaletas, rosetas y adaptadores forman la base del cableado estructurado, que soporta el funcionamiento de las redes locales y del Centro de Proceso de Datos (CPD).
Glosario de términos que te interesa conocer
- Balun: adaptador que convierte señales balanceadas y no balanceadas.
- Cableado estructurado: sistema normalizado de cableado para redes.
- Conector: elemento que permite unir un cable a un equipo.
- DB9 / DB25: conectores usados en comunicaciones serie.
- IDC: sistema de conexión por impacto en rosetas y paneles.
- Latiguillo: cable corto terminado en fábrica.
- Rack: armario para alojar equipos de red.
- RJ45: conector estándar para redes Ethernet.
- Roseta: toma de red en el puesto de trabajo.
- SFP / SFP+: módulos de transceptor para fibra o cobre.
- Transceptor: dispositivo que transmite y recibe señales.
- UTP / FTP / STP: tipos de cable de par trenzado según apantallamiento.
